调蓄池智能旋转喷射器

1、功能

智能喷射器是专门针对市政雨水或污水管道、调蓄池智能喷射器等设计的智能冲洗设备，智能喷射器可利用高速的气液混合物对市政雨水或污水管道、调蓄池底部进行搅拌冲洗，不仅可以自动全 面冲洗，而且可以点对点的冲刷。

在所有传统清理方法无法对有些调蓄池/泵井进行清理的情况下，可以使用旋转喷射水枪进行冲洗清理。智能喷射器与传统清理方法相比较，在清理调蓄池时采用旋转喷射水枪是一种经济有效的处理方法。全自动操作方式不仅可以防止物料沉淀，还可以确保在在物料无沉淀状态下清理各种形状的调蓄水池、水渠等水工设施、水利设施。

2、产品结构及工作原理

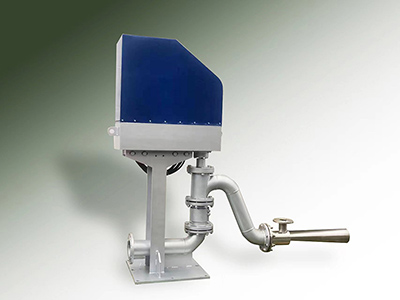

2.1智能喷射器主要由：旋转装置、固定本体、水泵、旋转接头、喷嘴、气液混合腔、出水管、进气管构成、电气控制系统、超声波液位计等。

2.2智能喷射器冲洗过程为：调蓄池底部的潜污泵对调蓄池开始排水，当智能喷射器感应到调蓄池水位开始下降时，智能喷射器自动开启喷射，喷出的水气混合物对调蓄池进行同一方向的冲洗，此时设备不旋转。当调蓄池内水位下降到一半时，智能喷射器开始260°旋转，对调蓄池进行全方位搅拌冲洗，使池底的沉积物处于悬浮状态；当调蓄池的水快要排空时，设备可以利用调蓄池污水廊道的水对调蓄池进行强力冲洗，也可进行定点冲洗。冲洗后的污水经过调蓄池底部的潜污泵排出调蓄池外。

2.3智能喷射器的水泵扬程可调，智能喷射器的冲刷半径： 15KW   30米。

3、安装使用要求

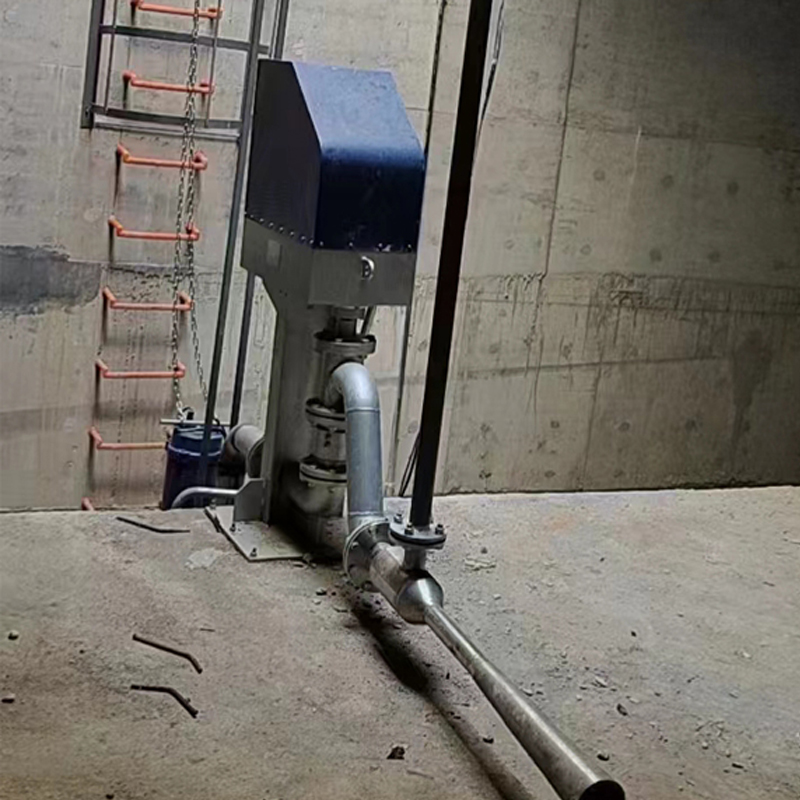

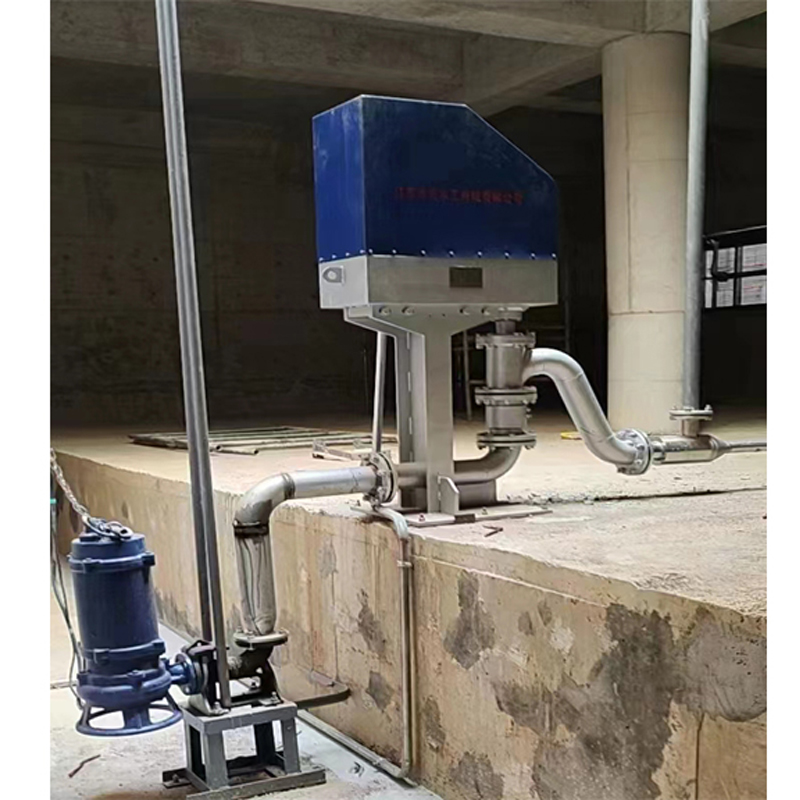

智能喷射器通过地脚螺丝或化学锚栓固定在雨水或污水管道、以及调蓄池的底部。根据设计要求确定的安装方式，旋转喷射水枪可通过膨胀螺栓固位在池底。设备安装固位的材料都属于我们的供货范围。

根据现场安装情况,例如池形、液位高度、清空循环次数等，就可以清理方式来确定旋转喷射水枪的旋转角度。

4、设备配置

4.1结构紧凑的潜水泵，防护等级IP68，根据喷射冲洗的要求，选择需配置相应功率的潜污泵；

4.2根据现场情况，配置相应抽吸管或排水沟弯管；

4.3支承底座，采用不锈钢材质；

4.4吸气管、电缆导管，采用不锈钢材质；

4.5 可摇摆驼背管道采用不锈钢材质；

4.6 旋转关节内外防水，可以阻止腐蚀物质进入轴承，配置为不锈钢材料；

4.7 旋转驱动装置可选购防爆配置，旋转角度区域zui大至300°(可根据项目要求设置运转角度)；

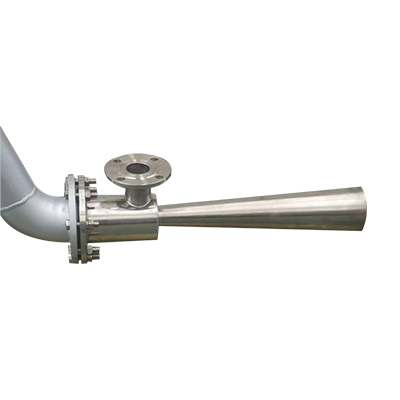

4.8 智能喷射器配置可置换的喷头，装置采用不锈钢材质；

4.9 控制单元：控制单元采用内置式智能化、可编程计算控制程序，可以实现程序化、智能控制；配置液位测试、指挥旋转喷射水枪的运行模式，可实现真正的智能化冲洗。
